化学特性和物理性质

Baker Petrolite聚合物部门(BPPD)的VYBAR ? 103和VYBAR ? 260聚合物是高度支链的α-烯烃聚合物。
它们的物理性质主要取决于支链的数量和长度。不论是比较支链的数量还是支链的长度，VYBAR ?
聚合物都是独特的。它比其他相同熔点的聚合物或蜡都要硬。

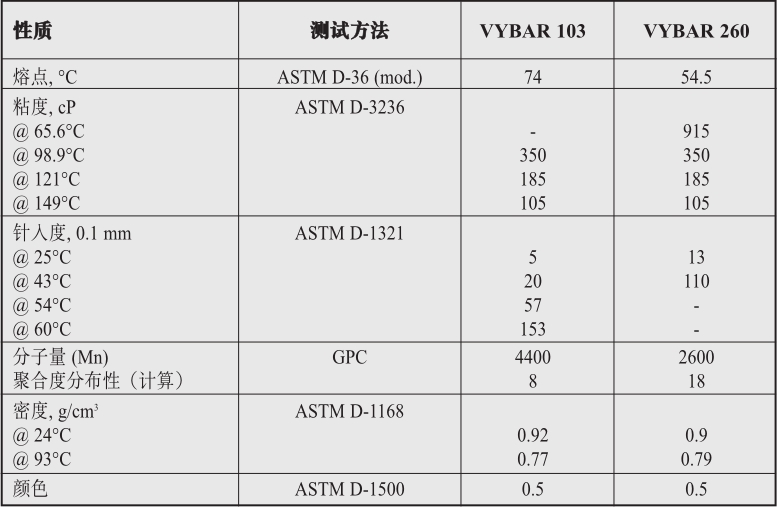

一般物理性质


溶解特性
高度支链化使得VYBAR ? 103和VYBAR ? 260聚合物在多种溶剂中的溶解性较高。
VYBAR ? 260聚合物可与矿油精，二甲苯及三氯乙烯成真溶液。以下为真溶液 / 透明溶液实例
- 25%VYBAR ? 260聚合物, 75%甲苯
- 5%VYBAR ? ?260聚合物, 95%正己烷
VYBAR ? 103聚合物能可在室温下与大多数非极性溶剂形成悬浮体或凝胶体；最终的体型取决于
VYBAR ? 103聚合物的添加量，溶剂、混合物的最高温度，混合方法，冷却速度。然而，当温度略高于室温时VYBAR ? 103聚合物可与非极性溶剂形成真溶液。实例一10%的VYBAR ? 103聚合物 / 90%甲苯在30°C下成真溶液。
VYBAR ? 103和VYBAR ? 260聚合物不溶于丙酮，环己醇和其他极性溶剂。注意 – 如果溶剂中含有水份会减少VYBAR ? 103和VYBAR ? 260聚合物的可溶性。

VYBAR ? 聚合物
VYBAR ? 103和VYBAR ? 260聚合物与多种的物质是相容的，包括石蜡，微晶蜡，脂族树脂，氢化树脂酯，萜树脂及BPPD的POLYWAX ? 全饱和聚乙烯。它们与氧化聚乙烯，氧化石油蜡，和高于18%的乙烯/醋酸乙烯酯共聚物不相容。

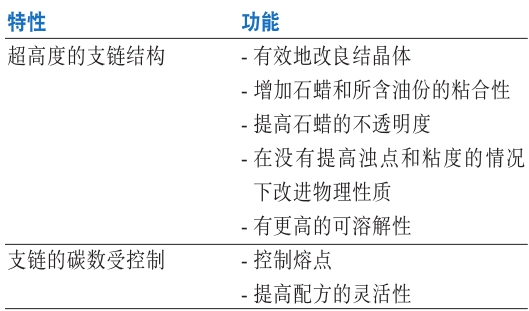

VYBAR ? 聚合物的特性和优越性
跟其它碳氢聚合物如低分子聚乙烯和聚丙烯及天然蜡比较，VYBAR ? 103和VYBAR ? 260聚合物因其超高支链度而具有独特的功能。

VYBAR ? 聚合物的超高度支链结构改变了石蜡的结晶过程。这个特性使得全炼石蜡的硬化，油和低分子成份在高油含量的石蜡的黏性增加。因此，添加量低至0.5%已经足以改进粗石蜡或疏松石蜡的性质，例如减少油从表面渗出，提高硬度和不透明度。这性质上的改变一般都不影响蜡的粘度和浊点。

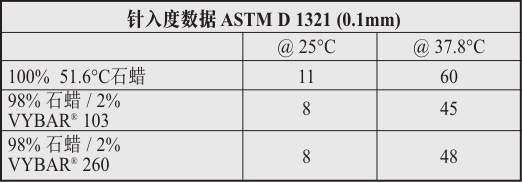

VYBAR ? 103 和 V YBAR ? 260聚合物对石蜡的增硬效果


应用
VYBAR ? 103和VYBAR ? 260聚合物已被世界认同蜡烛的首要助剂。它们改善了不透明度，流动性，硬度，强度，颜色的分散性，和香精的持久性。可以部分或完全取代硬脂酸。一般添加量为1%以下。（请查看BPPD Release 210-2)
VYBAR ? 103和VYBAR ? 260聚合物的硬度特性适用于上光蜡和擦光剂。VYBAR ? 260聚合物尤其适合液体配方 – 在38°C或以上它易溶解于多种溶剂。石块，纪念碑和terrazzo平面如涂上VYBAR ? 260聚合物与有机溶剂或氯化溶剂所合配成的溶液，再经过磨擦，光泽明显的被提高。
由于它们独特的可溶解性和结晶性质，VYBAR ? 103和VYBAR ? 260聚合物已被用于聚氨酯泡沫塑料 (PU foam) 上所
使用的溶剂性和水性脱模剂。
VYBAR ? 260聚合物普遍的被用于上等的皮革调理剂也归功于它的可溶解性和表面效果。
FDA和EPA认可
在CFR175.105条例以下VYBAR ? 103和VYBAR ? 260聚合物可用于粘合剂，添加量不受限制。在食物包装的应用上 (CFR176.170,176.180,178.3850条 例 )， VYBAR ? 103和 VYBAR ? 260聚 合 物 于 石 油 蜡(21CFR178.3710) 和人造蜡 (21CFR178.3720) 的添加量可高至5%。(21CFR176.170和176.180条例限制VYBAR ? 103和VYBAR ? 260聚合物在某些温度和某种食物上的使用。)
VYBAR polymers are commercially available from Baker Petrolite
Polymers Division. VYBAR ? and POLYWAX ? are marks of Baker
Hughes Incorporated.
欢迎访问 www.vybar.com
或联系 +65 6861 2500
